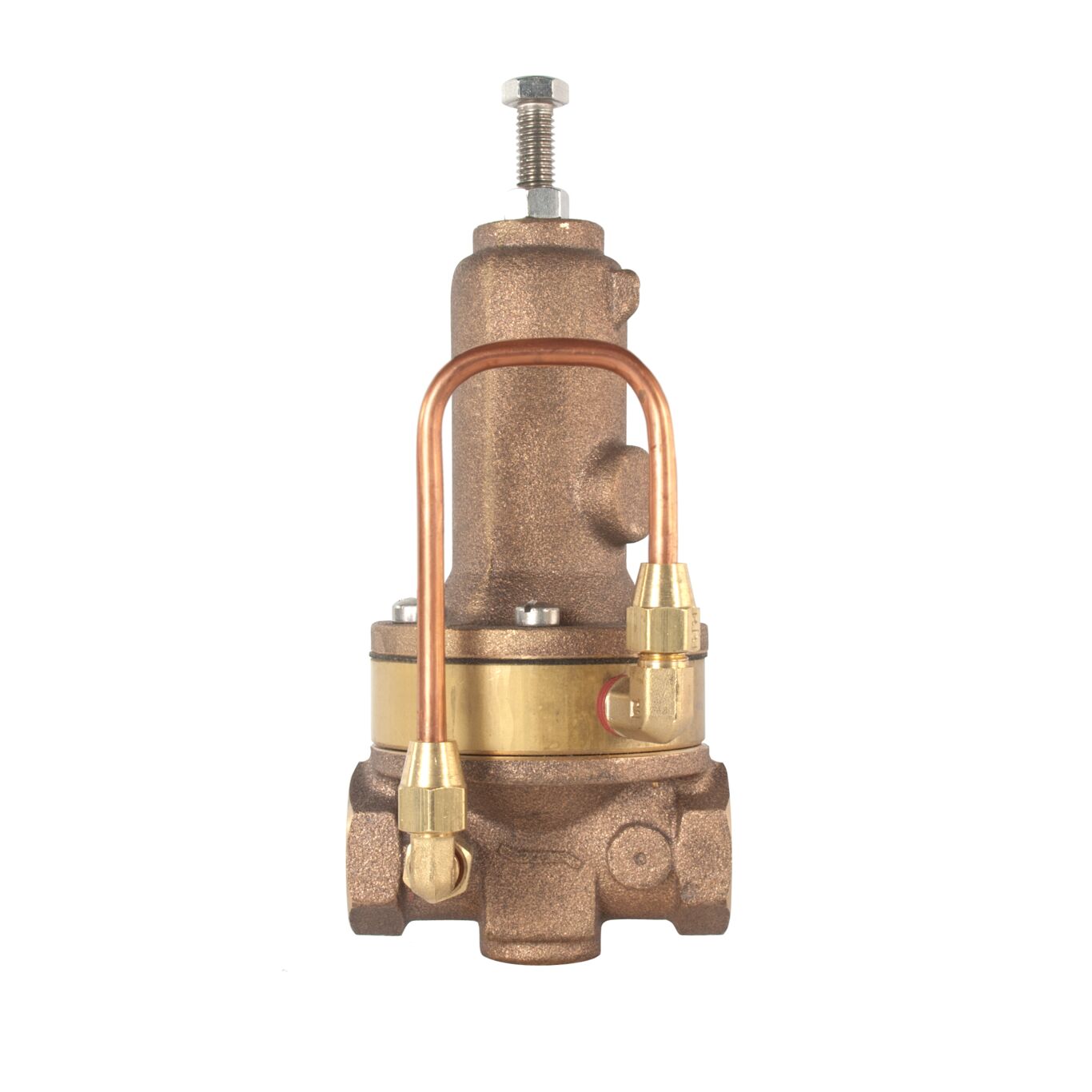

LFPV20CB
Pilote de limitation de la pression
La série LFPV20CB est un pilote de limitation de la pression actionné par diaphragme et à action directe détectée directement. Il est normalement maintenu fermé par la force du ressort réglable au-dessus du diaphragme. Il se module vers une position ouverte lorsque la pression, exerçant une force sous le diaphragme, dépasse le point de consigne du ressort et se module vers une position fermée lorsque la pression descend sous le point de consigne du ressort. La série LFPV20CB détecte la pression en amont grâce à un orifice d’entrée taraudé. Un rapport diaphragme/siège élevé lui permet de s’ouvrir et de se fermer conformément aux limites de tolérance de pression étroites. Tourner la vis de réglage dans le sens horaire augmente le point de consigne de la commande. Tourner la vis de réglage dans le sens antihoraire abaisse le point de consigne de la commande.
- Soupape de décharge système actionnée par le diaphragme à action directe
- Utilisé dans les systèmes où il est prévu que la pression interne des composants du système dépasse la pression nominale
- S’ouvre et se ferme dans des tolérances de pression serrées
- La vis de réglage montée sur le dessus augmente et abaisse les points de consigne de contrôle
Sélectionner un modèle
Sélectionnez les résultats ci-contre pour identifier le CUP, le code de commande et la trousse de réparation pour un CUP LFPV20CB
